節電・CO2削減対策は無電極ランプと高輝度LEDレッズブライトで

平成26年度補正予算 地域工場・中小企業等の省エネルギー設備導入補助金B類型 対象製品

「毎月の照明にかかる電気代はいくらかかっていますか?」


無電極電球 エネブライトとは

安定器(コントローラー)を介して送られる「2.65MHz」の高周波電流が、電球内部にあるコイルの周囲に誘導電界を生じさせます。誘導電界内で※励起(れいき)した水銀原子から紫外線が発生し、蛍光体を透過し可視光線となって周囲を明るく照らします。(※励起(れいき)とは、原子や分子がエネルギーを受けとって、より高エネルギーの状態に移行すること)一般に普及している水銀灯とは異なり、フィラメントを持たない為、断線(球切れ)や蒸発等による電極の消耗が無く、長寿命が可能です。(理論上半永久構造)また演色性(Ra>80)に優れ、且つノーフリッカ(※点滅・ちらつきがない)、ノーグレア(※まぶしさがない)の、自然光に近い光が特徴です。


「無電極ランプ」のメリット

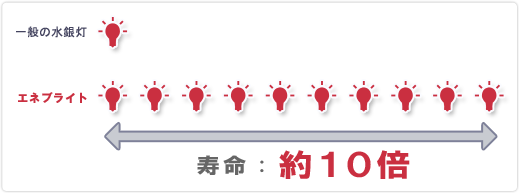

               【長寿命(6〜10万時間)で保守管理費削減】
高所で使用することが多い倉庫・屋外照明は、取付・交換の際危険を伴うため、専用の道具を調えたり専門業者を依頼するなど、保守管理に高額な費用が発生します。無電極ランプは、一般の水銀灯に比べ※約10倍以上の寿命があり、交換頻度を著しく減少させることができ保守管理費用の削減と安全に貢献します。

※メーカーで使用している水銀灯での寿命比較です。水銀灯の機種や使用環境により寿命は大きく異なります。
上記、ランプ寿命比較グラフの光束維持率で示すように、水銀灯は点灯時間の経過と共に明るさが衰える光束減衰が著しいのに対し、エネブライトは光束減衰が少なく、長時間に渡って高いレベルで明るさを維持します。

              【大幅な電機使用量の削減】
倉庫照明として比較的普及している400W水銀灯を例にすると、同じ明るさの(無電極ランプ)エネブライトは85Wになります。つまり、従来の水銀灯をエネブライトに交換するだけで、約80%もの電気使用量を削減することができます。

              【即時点灯及び消灯】
一般の水銀灯は、温度よる水銀蒸気圧上昇と共に明るさを増すため、点灯してから一定の明るさに到達するまで数十秒〜数分時間を要します。 また一旦消灯してから再度点灯させるとなると、発光管が冷えるまで、一定時間(約10分程度)の経過を待たないと再点灯させることができません。そこで入出庫があまり頻繁でない倉庫でも、明るさを保つため、水銀灯は常時点灯させたままという事が一般的のようです。

一方、無電極ランプは発光させる原理が水銀灯と全く異なるため、一般家庭用の電灯と同じように、点灯・消灯を即時に行うことが可能です。そのため明かりが必要になった時にだけ点灯させ、不要な時はその場ですぐに消灯させることができ、電気使用量を更に低減することが可能です。またセンサーを利用して自動点灯化することも可能なので、倉庫管理の効率化と節電効果を図ることができます。


              【CO2排出量の大幅削減】
仮に400W水銀灯と85Wエネブライトを例に比較した場合、 1日10時間点灯したと仮定すると、1日の(※)CO2排出量は水銀灯1.52kgに対しエネブライトは0.33kgと約5 分の1に減少します。 (※東京電力の電気料金領収書裏に記載の「地球環境のために、CO2排出量をチェック」より算出) 省エネ法対策はもちろん、ISO14001環境マネジメントシステム運営等、地球環境の維持向上に貢献し、企業のイメージアップにも繋がります。
一般の水銀灯と比較すると、電球に使用される水銀量は約5分の1と少量です。 廃棄物処理の段階で、有害物質である水銀の排出量を削減し、環境エコ活動に貢献します。
比較項目
無電極ランプ
LED
水銀灯
備考/解説
光源
面光源
点光源
点光源

演色性(Ra)
無電極ランプの演色性は、自然光に近いRa80です。
色温度(K)
2700/4700
幅広い
幅広い
無電極ランプトは2タイプから選択できます。2700K:電球色寄り 4700K:昼光色寄り
光束(Lumen)
6730〜40,000
幅広い
幅広い
無電極ランプトの光束は、機種によって異なります。
光束維持率
×
無電極ランプは、60000時間で約70%の光束維持率を保持します。
発熱
低い
低い
高い
LEDは、素子の発熱を放熱板等で制御します。
ノーフリッカ
(点滅・ちらつきがない)
LEDには、ものによってフリッカを生じる機種が存在します。
ノーグレア
(眩しさがない)
LEDは、直下照度が高いことがグレアにも起因すると考えられます。
点灯のON、OFF操作
×
水銀灯は一定の照度に達するまで時間がかかり、且つ消灯後の再点灯まで約10分程度の冷却時間を要します。
消費電力
85〜100W
130W
400W
400W水銀灯に相当する消費電力比較
節電効果
約80%削減
約70%削減
400W水銀灯に対する節電効果
CO2削減効果
約80%削減
約70%削減
400W水銀灯に対するCO2削減効果
水銀含有量
約5分の1
無し
400W水銀灯に対する水銀含有量
環境貢献度
高い
高い
低い
無電極ランプは、ISO14001導入企業を応援します。
初期導入費用
比較的高価
比較的高価
比較的安価

ランニングコスト
あまりかからない
あまりかからない
維持管理費がかかる
無電極ランプ、LEDは球の交換が無く、且つ電気使用量を大幅に削減。
寿命
6〜100,000時間
約40,000時間

約6,000時間

無電極ランプ、LEDはフィラメントが無く、球切れしない。
経済性
無電極ランプなら、約3〜5年で経費回収が可能です。
満足度
LEDは、価格の割に、明るさや光の特性といった実用面で、お客様の満足度があまり高くないのが実情で、まだまだ発展途上という事が言えそうです。

パナソニックの無電極ランプ「エバーライト」より種類も豊富でリーズナブルな価格設定(オープン価格)となっています。

高輝度LED照明「レッズブライト」【眩しさの軽減と高照度を両立】

「LEDの弱点である眩しさの軽減と高照度を両立!

水銀灯やメタルハライドランプからの置き換えでコストダウン!」

高輝度LED照明「レッズブライト」は、LEDの弱点である眩しさの軽減と高照度を両立しました。同等の水銀灯やメタルハライドランプからの置き換えにより、大幅なコスト削減が可能です。高天井シーリング・投光器・スポーツ施設などに最適です。

【特長】
■光の高拡散性を向上し、グレア(眩しさ)の軽減を実現。
■放熱効率にこだわったブラックボディを採用。
■調光機能搭載で、更なる節電が可能。
■IP65対応。
■使用環境温度 -20℃〜60℃。
■電器保護回路搭載(高温時自動消灯機能)。

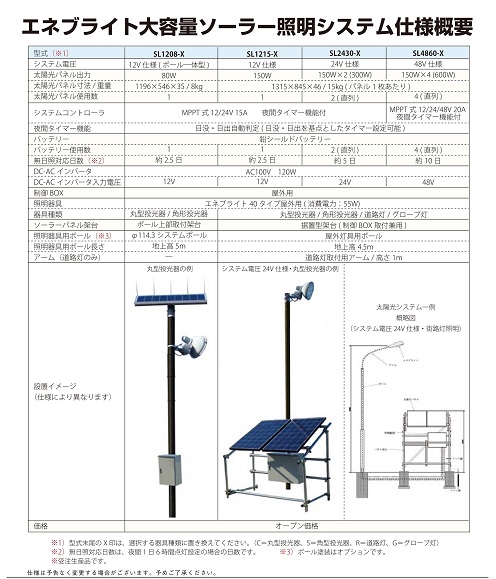

大容量ソーラー(太陽光発電)無電極ランプ街灯もあります。災害停電時に非常用に交流電源もとれます(ケイタイ・スマホ等)。

大規模駐車場灯 非常時の避難所 防災倉庫の照明等。
電源不要。新方式「雨天充電機能」採用! 日没・日出自動判定(タイマー設定も可能)
広範囲を明るく照らします。LEDのように眩しくありません。照明器具のタイプは変更可能。
道路灯照明仕様にもできます。
導 入 計 算 例
 ☆ 無電極ランプ導入シュミレーション ☆
□現状の使用状況をご連絡頂ければ、導入シュミレーション致します!□

             【エネブライトよくある質問】
Q.高周波の安全性は大丈夫?
A.はい、大丈夫です。
一般家庭で普及し使用されているIH(電磁調理器)などよりも低い周波数帯です。

Q.水銀灯の球だけを取り替えればいいのですか?
A.既存の水銀灯器具(電球・安定器・笠、ケース等)は全て不要になります。
エネブライトに交換する場合は、器具一式(電球・安定器・笠、ケース等)で交換します。
配線については既存のものをご利用いただけます。
取付は簡単で、配線からAC端末2本を安定器に接続いただくだけです。

Q.電球の交換頻度はどれぐらい長くなるのですか?
A.フィラメントを持たない構造なので、一般に言う「球切れ」という現象は起こりません。従って電球の交換という作業自体がなくなります。(理論上は半永久)
エネブライトの寿命は、電球よりも安定器(コントローラー)の寿命によるところが大きく、その安定器の構造上、約10年程度の長寿命が想定されています。

Q.防虫効果はありますか?
A.特別に防虫対策を施しているわけではありませんが、昆虫が好む(走行性を示す)波長域(360nmをピーク、300〜560nm)を大幅にカットしていますので、虫が集まりにくい特徴があります。

Q.海外電圧220Vに対応していますか?
A.はい、対応いたしております。

Q.マイコンでのON/OF制御は可能ですか?
A.はい、可能ですのでご相談ください。

商 品 一 覧

価格はオープン価格となっております。
エネブライト商品一覧カタログ → 【ダウンロード】他機種もあります。
「節電」と「経費削減」・「CO2排出削減」を実現できます!防水仕様もあります。

◎デモ機あります!(旧135W 現消費電力120W相当品AC100V仕様
地球温暖化防止と貴社のコスト削減をこの装置で実現できます。
