ファイバーレーザー溶接機　V-HFシリーズ

V-HFシリーズファイバーレーザー溶接機は従来のレーザー溶接機にはない新
技術“Vortex Technology”を搭載した画期的なファイバーレーザー溶接機です。



















Vortex Technologyとは

WEL-KEN独自開発で特許取得済の特殊メカニズムをトーチに内蔵！

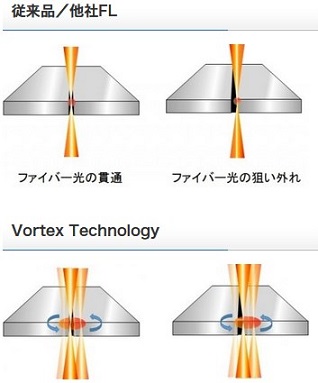

レーザービームを旋回させることにより従来のファイバーレーザー溶接機の弱点であった、材料精度や作業の
許容度が大きく拡大します。
角溶接において、より広く、丸みを帯びた美しいR形状の溶接ビードが得られます。

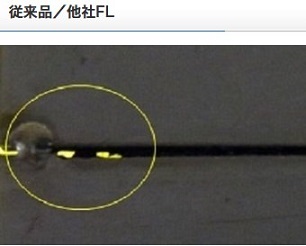

非常に細いビーム径なので材料にギャップがあるとレーザーが
抜けてしまい溶接欠陥が発生します。







旋回するビームにより溶接欠陥を大幅に抑制します。






溶接ビード

　

非常に細いビーム径なので材料にギャップがあるとレーザーが
抜けてしまい溶接欠陥が発生します。







旋回するレーザービームにより、溶接継手のギャップが多少あっ
ても完全に融合します。

肉盛溶接が容易













従来のレーザー溶接機は出射されるビーム径が極めて小さいことにより、手動での肉盛り溶接には熟練が必要でした。Vortexはビーム旋回により従来のレーザー溶接機よりはるかに広いエリアにレーザーを照射できるので、『狙い』に対する許容度が拡大し、溶加棒に万遍無くレーザービームが照射され、材料を巻き込みながら溶かし込むので比較的容易に手動でTIG溶接並みのしっかりとした肉盛り溶接が可能です。

冶金学的効果
【クリーニング効果】
Vortexはレーザービームの旋回により溶融部（キーホール）内の残留ガスが放出され易くなるので、ブローホールやポロシティ等の発生を抑制します。
【ミキシング効果】
溶遊部は旋回するレーザービームにより撹拌され、良好な金属組織となります。

資料請求・お問合せ・見積依頼 専用フォーム

●動画で紹介
Vortex Technology（回るレーザー光）特許取得済み
ガイド光（レーザー光）が回転している様子が見えます。

ファイバーレーザー V-HF1000(300W)
女性オペレーターによるアルミ溶接
材質：AL5052　板厚：1.0mm

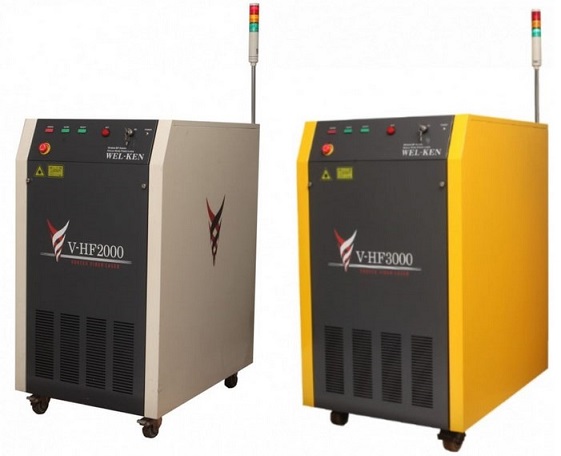

ファイバーレーザー V-HF2000（500W）
SUS304 1.5t VORTEXモードにて実施
材質：SUS304 　板厚：1.5mm
SUS304 1.5t パルスモード＋溶加棒にて実施
材質：SUS304 　板厚：1.5mm
AL5052(1.5mm)の溶接
材質:AL5052　板厚:1.5mm

ファイバーレーザー V-HF3000（1000W）

SUS304(3mm)の継手溶接
材質：SUS304 板厚：3.0mm
AL5052(3mmと1.5mm)の継手溶接
材質：AL5052 板厚：3.0mm,1.5mm

自動ワイヤー送給装置
SUSワイヤーを用いた自動ワイヤー送給装置による溶接

アルミワイヤーを用いた自動ワイヤー送給装置による溶接

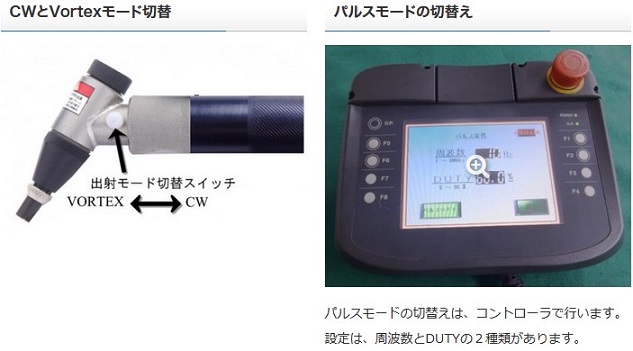

レーザー照射モード切替
